Uruchom program Weka 3.6

Włącz moduł Knowledge Flow

Ściągnij plik heart-c.arff (wyjaśnienie znaczenia atrybutów)

Z zakładki DataSources wybierz operator ArffLoader i z menu kontekstowego wybierz opcję Configure…. Wskaż plik z danymi. Zmień nazwę operatora na Load data.

Z zakładki Visualization wybierz operator TextViewer i zmień jego nazwę na View data as text.

Kliknij prawym klawiszem myszy na operatorze ArffLoader i z menu kontekstowego wybierz opcję dataSet. Na ekranie pojawi się niebieska linia reprezentująca przepływ danych. Kliknij na operatorze TextViewer aby przesłać do niego dane.

Kliknij prawym klawiszem myszy na operatorze ArffLoader i z menu kontekstowego wybierz opcję Start loading. Zaobserwuj w logu u dołu strony kiedy proces się zakończy. Po zakończeniu przetwarzania kliknij prawym klawiszem myszy na operatorze TextViewer i z menu kontekstowego wybierz opcję Show results. Przeanalizuj zawartość pliku.

Z zakładki Visualization wybierz operator Attribute Summarizer i prześlij do niego dane z operatora ArffLoader. Ponownie uruchom przepływ i po jego zakończeniu z menu kontekstowego operatora Attribute Summarizer wybierz opcję Show summaries. Przeanalizuj rozkłady poszczególnych atrybutów. Czy w wyniku wizualnej inspekcji znajdujesz atrybut który może być istotnie związany z występowaniem stanu chorobowego?

Z tej samej zakładki dodaj operator ScatterPlotMatrix i prześlij do niego dane. Ponownie uruchom przepływ i po jego zakończeniu wyświetl wynik działania operatora ScatterPlotMatrix.

Zwiększ rozmiar punktu do 3, przesuń suwak o nazwie Jitter o podobną odległość i zaktualizuj widok.

Wybierz wykres na przecięciu atrybutów sex i chol. Zwiększ losowy rozrzut punktów i postaraj się zinterpretować wykres.

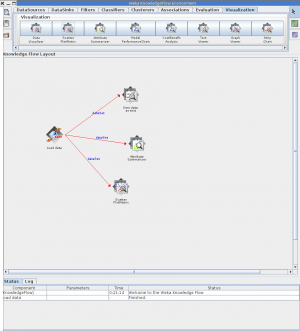

W tej chwili Twój przepływ powinien wyglądać następująco:

Zbiór danych nie posiada atrybutu stanowiącego klucz. Z zakładki Filters wybierz operator AddID i prześlij do niego dane z operatora ArffLoader. Z menu kontekstowego operatora AddID wybierz opcję Configure… i zapoznaj się z ogólną postacią okna własności operatora. Sprawdź, co kryje się za przyciskami More i Capabilities

W następym kroku dodaj operator AddExpression. Kliknij prawym klawiszem myszy na operatorze AddID i z menu kontekstowego wybierz opcję dataSet, a następnie prześlij dane (uzupełnione o atrybut ID) do operatora AddExpression. Otwórz okno konfiguracji operatora AddExpression i wprowadź formułę (a6^2)/a1. Nazwij nowy atrybut AChidx (age-cholesterol index). Zmień nazwę operatora na Add Age-Chol idx. Uruchom przepływ i obejrzyj graficznie jak wartości nowego atrybutu są skorelowane ze zmienną decyzyjną (atrybut num). Podobny efekt możesz uzyskać za pomocą operatora MathExpression.

Aby bardziej upodobnić nasz zbiór danych do rzeczywistych danych dodamy nieco szumu informacyjnego. Umieść w przepływie operator AddNoise i skieruj do niego dane. Skonfiguruj operator w taki sposób, aby w trzecim atrybucie (sex) pojawiło się 25% losowych wartości. Uruchom przepływ i przy pomocy operatora AttributeSummarizer sprawdź efekt dodania szumu.

Kolejnym krokiem będzie dyskretyzacja atrybutu age na rozłączne przedziały. Umieść w przepływie operator Discretize i prześlij do niego dane. Zmień nazwę operatora na Create age bins. W ustawieniach operatora wskaż podział drugiego atrybutu na 5 przedziałów. Obejrzyj uzyskany wynik. Następnie wróć do ustawień operatora i zmień flagę UseEqualFrequency na true. Zobacz, jaki tryb dyskretyzacji zadziałał teraz.

Kolejnym przydatnym operatorem do wstępnego obejrzenia danych jest operator InterQuantileRange. Dodaj go do przepływu i prześlij do niego dane. Interesuje nas znalezienie nietypowych wartości dla atrybutu chol (szósty atrybut). Zmień parametr Outlier Factor na 1.5 i uruchom przepływ, a następnie obejrzyj wynik działania operatora korzystając z operatora DataVisualizer (zakładka Visualization). Spróbuj podać wartość poziomu cholesterolu, po której pacjent jest uznany za wartość odstającą (ang. outlier).

Czasem zachodzi potrzeba zmiany typu atrybutu na flagę. W tym celu posłużymy się operatorem NominalToBinary i zmień jego nazwę na Chest Pain Flag. Dodaj ten operator i prześlij do niego przepływ danych. W konfiguracji operatora wskaż do transformacji czwarty atrybut (cp, ból klatki piersiowej). Obejrzyj wynik.

Innym przydatnym operatorem jest NumericCleaner. Umieść go w przepływie, nazwij go Clean cholesterol i prześlij do niego dane. W konfiguracji operatora wskaż chęć wyczyszczenia dziewiątego atrybutu (cp) i zaproponuj zamianę wszystkich wartości bliskich 350 na wartość 350, wykorzystując wartość 10% jako próg tolerancji.

Przetwarzasz w tej chwili dane medyczne pacjentek i pacjentów. Takie dane muszą być szczególnie chronione przed niepożądanym dostępem. Wykorzystaj operator Obfuscate w swoim przepływie i zaobserwuj wynik jego działania. Zmień nazwę operatora na Encrypt data.

W tej chwili tętno spoczynkowe jest wyrażone w uderzeniach serca na minutę. Dokonajmy przeliczenia wartości tego atrybutu w taki sposób, aby atrybut miał średnią równą 0 i odchylenie standardowe równe 1 (innymi słowy, dokonajmy standaryzacji zmiennej). Dodaj do przepływu operator Standardize i prześlij do niego dane (prześlij dane z operatora Clean cholesterol jeśli chcesz mieć dostęp do rzeczywistych nazw atrybutów i ich wartości. Operator w rzeczywistości dokona standaryzacji wszystkich zmiennych numerycznych. Obejrzyj wynik.

W ostatnim kroku usuniemy ze zbioru niektóre przypadki. W pierwszej kolejności dodaj do przepływu operator RemoveFrequentValues i wskaż drugi atrybut (age). Pozostaw tylko 3 najczęściej pojawiające się wartości atrybutu age. Uruchom przepływ i zaobserwuj wynik. Następnie dodaj operator RemoveRange i usuń atrybuty będące flagami binarnymi reprezentującymi poszczególne typy bólu w klatce piersiowej (atrybuty 4-7).

Na końcu przejdź do zakładki DataSinks i dodaj operator ArffSaver. Zmień nazwę operatora na Save data i prześlij do niego przepływ. W konfiguracji operatora wskaż nazwę i lokalizację pliku, do którego zapiszesz wynik.

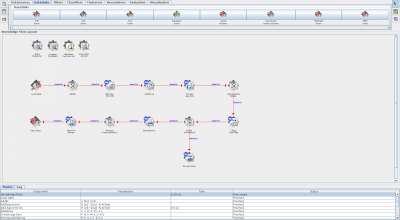

Twój ostateczny przepływ powinien wyglądać następująco:

Uruchom program RapidMiner 5.3 i wybierz opcję utworzenia nowego procesu.

W okienku Repositories rozwiń gałąź Sample/data, a następnie przeciągnij i upuść na panel głównego procesu zbiór danych Golf

Uruchom proces klikając na niebieską strzałkę w pasku narzędziowym lub naciskając klawisz F11.

Zapoznaj się z charakterystyką zbioru danych. Kliknij w przycisk radiowy Meta Data View i przeanalizuj strukturę zbioru danych.

Przejdź do widoku wykresu (ang. Plot View), jako rodzaj wykresu wybierz Scatter i narysuj zależność między temperaturą i wilgotnością, z uwzględnieniem czy w dany dzień warto grać w golfa (parametr Color Column.

Powróć do widoku projektu procesu klikając na ikonę notatnika w pasku narzędziowym. Przejdź do zakładki Operators. W polu filtru wpisz łańcuch znaków normal. Lista dostępnych operatorów ograniczy się do dwóch pozycji. Przeciągnij operator Normalize i upuść go na przepływ danych z operatora Retrieve Golf do rezultatu. Alternatywnie, możesz upuścić operator Normalize gdziekolwiek w panelu edycji procesu, a następnie przeciągnąć przepływ danych z portu wyjściowego (out) operatora Retrieve Golf do portu wejściowego (exa) operatora Normalize. W tym drugim przypadku pamiętaj, aby port wyjściowy exa operatora Normalize połączyć z portem wynikowym res.

Zaznacz operator Normalize. Wskaż, że chcesz normalizować jedynie atrybuty numeryczne (attribute filter type = value_type, value type = numeric). Jako metodę normalizacji pozostaw Z-transformation. Uruchom proces i zaobserwuj wynik. Czy potrafisz zgadnąć, co się stało?

Zmień rodzaj transformacji na transformację zakresową do zakresu <0,1>. Porównaj otrzymany wynik z transformacją proporcjonalną. Wyłącz operator wybierając z menu kontekstowego opcję Enable operator lub korzystając ze skrótu klawiszowego Ctrl+E.

Wróc do zakładki Operators i wyszukaj operatorów o nazwie Discretize…. Najpierw użyj operatora Discretize by Binning aby podzielić temperaturę na trzy przedziały (chłodno, umiarkowanie, ciepło). Następnie dodaj operator Map i za pomocą pola value mappings dokonaj przetłumaczenia nazw zakresów temperatury na wartości opisowe.

Wyłącz operator Discretize by Binning i w jego miejsce wstaw operator Discretize by Frequency, również wskazując trzy przedziały dyskretyzacji dla atrybutu Temperature. Alternatywnie, możesz kliknąć prawym klawiszem myszy na operatorze Discretize by Binning i z menu kontekstowego wybrać opcję Replace Operator, nawigując kolejno do Data Transformation/Type Conversion/Discretization/Discretize by Frequency.

Wyszukaj operator Detect Outliers (Distance) i dodaj go do procesu. Wskaż, że detekcja wartości odstających odbywa się przez policzenie odległości do trzech najbliższych sąsiadów, oraz że w zbiorze danych występują trzy wartości osobliwe. Uruchom proces i zaobserwuj wynik. Przejdź do widoku wykresu i wybierz jako typ wykresu Scatter 3D Color. Na osiach X i Y umieść temperaturę i wilgotność, na osi Z umieść atrybut outlier, dodatkowo wykorzystując kolor do podkreślenia wartości odstających. Postaraj się znaleźć taką kombinację atrybutów, które przekonująco wskazują, że znalezione dni faktycznie odstają od reszty.

Dodaj do procesu operator Nominal to Binominal i wskaż atrybut Outlook jako atrybut do transformacji.

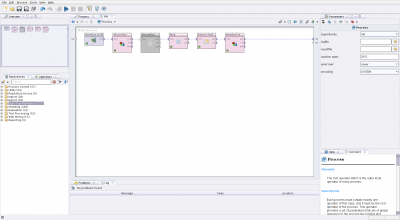

Twój ostateczny proces powinien wyglądać następująco:

W ostatnim kroku zobaczymy obsługę wartości brakujących w RapidMinerze. Wyłącz wyświetlanie wyniku przetwarzania poprzedniego przepływu, a następnie dodaj operator wczytujący zbiór danych Labor Negotiations (znajduje się w przykładowych danych). Wyświetl zbiór i obejrzyj metadane. Zwróć uwagę na liczbę brakujących wartości w poszczególnych atrybutach.

Użyj operatora Replace Missing Values aby zamienić wszystkie brakujące wartości na wartość -1.

Oryginalne dane z portu wyjściowego operatora Replace Missing Values prześlij do operatora Impute Missing Values. Wyłącz opcję learn on complete cases i wskaż losową kolejność przetwarzania rekordów ze zbioru. Zauważ, że operator Impute Missing Values jest operatorem dominującym, tj. zawiera w sobie inny operator. Wejdź do wewnątrz operatora Impute Missing Values i jako metodę wyznaczania zamiennika wartości brakującej wybierz operator k-NN. Skonfiguruj operator w taki sposób, aby wartość brakująca była uzupełniana w oparciu o trzech najbliższych sąsiadów i wyliczana za pomocą zmodyfikowanej odległości euklidesowej.

Wyślij wyniki działania obu operatorów (Replace Missing Values i Impute Missing Values) na wyjście procesu. Porównaj wykresy histogramów dla atrybutu standby-pay.
